3dmax放样怎么用_3dmax放样工作原理

3dmax 放样怎么用

1、启动3ds Max2013中文版，将单位设置为毫米。在顶视图中绘制一条曲线作为放样的截面线，在前视图中绘制一条直线，作为放样的路径。

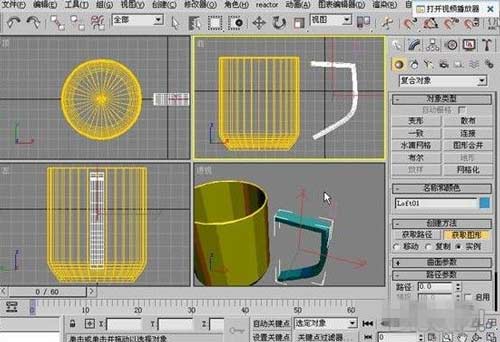

2、在前视图中选择绘制的直线，单击创建中的【几何体】按钮，在【标准基本体】下拉列表中选择【复合对象】选项，单击【放样】按钮，再单击【获取图形】按钮，在顶视图中单击曲线，生成放样对象

3、单击【修改】按钮，进入修改命令面板，将【图形步数】设为u17.com，在单击修改命令板的【+变形】项下面的【缩放】按钮，弹出的【缩放变形】窗口，在控制线上增添一个点，调整它的形态。

4、形态调整后关闭【缩放变形】按钮，在修改器窗口中将【图形】激活，在前视图框选创建的窗帘，在修改器中选择Loft下的“图形”子对象，然后在视图中选择曲线，再单击【左】或【右】按钮，目的是让路径偏离形体一端，这样窗帘就不对称了。

5、退出【图形】，利用镜像命令，将其设置成两边窗帘的样子就完成了。

6、将制作的模型保存。

3dmax放样工作原理

loft分为两种：单截面LOFT和多截面LOFT

1.单截面只需选择路径或截面,拾取另一个即可.

2.多截面LOFT,需要仔细观察模型后绘制多个截面,选取路径(只能是路径)后用百分比参数认真加以控制来拾取不同截面.

还有一点要提醒LZ的是：不论单截面LOFT或者多截面LOFT,路径都不能为复合图形,如同心圆这类的。

3dmax拟合放样

创建三维物体，用一个图形沿路径(Z轴)放样，然后用其它两个图形控制X、Y方向上的形状，生成放样物体。一般用于创建形状不规则的曲面对象。

比如说要创建一个鼠标的造型，简单的建模手段和初级放样手段均无法完成，分别创建鼠标的前截面、侧截面、底截面三个图形，再创建一条直线作为放样路径，沿路径先对前截面进行放样得到一个基本放样物体后，打开修改命令面板，在“变形”展卷栏中单击“拟合”按钮，打开控制窗口后首先关闭“均衡”按钮(这步很重要)，然后分别在选择“显示X轴”和“显示Y轴”的状态下拾取底截面和侧截面，切记注意图形拾取进来后的方向应为水平方向，如若不符，可使用控制窗口上的旋转和镜像按钮调整方向，这样就可以创建一个比较复杂的鼠标的形态了。

放样的拟合操作在初学3D的过程中属于比较复杂的一部分内容。先搞清楚原理，再多做练习就搞定了。

3dmax放样使用技巧

1.创建一个放样路径，比如“直线”。路径就好像是放样物体的中心线，也就是放样物体的所有横截面的中心点的连线。路径可以是开口的，也可是是闭合的二维图形。

2.创建一个截面形，比如“椭圆”。截面形是放样物体的横截面的轮廓线。

3.在“创建”面板中点“几何体”/“复合物体”/“放样”。

4.一般来说，还要设置放样物体的路径步数更大一点，这样放样物体会更光滑，更合理。

5.如果在修改面板中对放样物体进行放样变形，在构建复杂物体时，那可就更得心应手了，比如鼠标、电话的话筒等。
