使用“扫描”修改器沿路径挤出一个图形。这对于创建护壁板、管道布局图和管道工作很有用。尽管这些示例与“放样”工具的典型例子很相似，但是“扫描”修改器使用简单的工作流就能达到同样的效果，且不需要“放样”工具提供的所有功能。

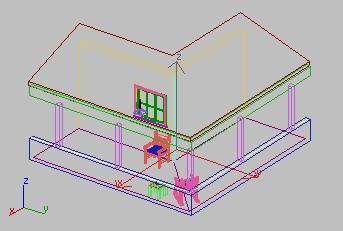

在阳台墙上创建木制壁架：

在“用户”视口中右键单击以激活该视口。

单击“最大化视口切换”按钮来最大化“用户”视口。

在主工具栏上，单击“捕捉切换”将其激活。

右键单击“捕捉切换”按钮以访问“栅格和捕捉设置”对话框。激活“中点”选项并禁用其他所有选项。完成操作后关闭对话框。

在“创建”面板上，单击“图形”按钮，然后单击“直线”。

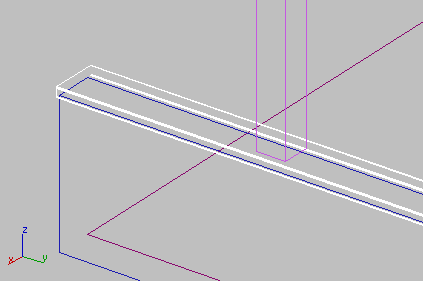

通过捕捉定义墙厚度的三个段的中点在墙的顶部从左向右画一条直线。

在直线仍处于选定状态情况下，转至“修改”面板。

从“修改器”下拉列表中，选择“扫描”。

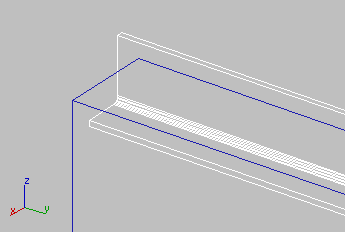

此时，具有 L 形横截面的对象取代样条线。

在“左”视口中缩放新对象。

在“修改器”面板的“截面类型”卷展栏中，从“构建截面”列表中选中每一个预设。

选择“栏”预设。这使矩形横截面简单的默认为正方形。

在“扫描参数”卷展栏中，单击底部中间对齐点以正确对齐墙的顶梁。如果需要，体验其他对齐点来查看其效果。

在“参数”卷展栏中，将“高度”设置为 2”，将“宽度”设置为 10”，并将“ 角半径”设置为 0.2”。

按 M 键以打开“材质编辑器”。

选择名为 Oak Moldings 的材质并将其指定给栏横截面。

如果出现警告消息，则单击“确定”以替换现有材质。

3dmax扫描命令怎么用

Sweep(扫描)修改器是后来的新版本才出现的新命令，可用于将样条线或NURBS曲张路径挤压出截面。

它支持自我相交，可以创建几何体的布尔并集，还可以在生成扫描后随时对截面图形的开关、角度进行任意修改而且修改后的结果会直接直观的反映在视口中，它跟Loft(放样)功能上差不多，但是比放样在操作上更简单一些。

扫描和放样这两个功能看上去差不多，其实有一些地方也是不同的。

首先这里有两个用一样的样条线做出来的模型，一个是用扫描的，一个是用放样的。

可以看见用【扫描】修改器的参数 除了有预设的截面以外，和放样一样也可以加载其他样子的截面。

3dmax扫描没有怎么设置

1.3dsmax里扫描命令只在创建图形时才激活，可以被使用。如果创建的是三维实体，那么在修改器列表里是不会找到扫描修改器的。

2.创建线，点击修改按钮，点击修改器列表后面的黑色倒三角按钮。

3.在列表里可以看到扫描修改器。

3dmax双轨扫描

1.扫描曲面由曲线构建。 一个双轨扫描曲面至少使用三条曲线。 两条“轨道”曲线，定义了曲面的两边。 另一条曲线定义了曲面的横截面。 双轨扫描曲面类似于单轨扫描。 额外的轨道使您可以更多的控制曲面的形状。

2.用两条轨道创建的扫描曲面

横截面曲线应当与两条轨道曲线都相交。 如果横截曲面与轨道不相交，那么会得到不可预测的曲面。 另外，两条轨道的初始点必须分别与第一条横截面曲线的两个端点相重叠。 使用“NURBS 捕捉”来实现。

3.要创建双轨扫描，请执行以下操作：

创建定义想要创建的曲面的曲线。

单击以在工具箱或“创建曲面”卷展栏中启用“双轨扫描”。

单击一条曲线作为第一条轨道使用，然后单击另一条曲线作为第二条轨道使用。 单击每个横截面曲线，然后右键单击以结束创建过程。

沿着由两条轨道定义的轮廓，扫描在横截面间平滑插补。

单击曲线时，其名称出现在“双轨扫描曲面”创建卷展栏的列表中。 单击曲线的顺序会影响扫描曲面的形状。
